Zatrzymanie kilkudziesięciu ton pędzących z dużą prędkością wymaga siły, jakiej nie zapewni żaden klasyczny płyn hamulcowy znany z samochodów osobowych. W ciężarówkach i zestawach z naczepami króluje pneumatyka, gdzie rolę nośnika siły pełni ściśnięte powietrze. Jak ten skomplikowany układ potrafi wygenerować moc i dlaczego nagły brak ciśnienia oznacza natychmiastowe zatrzymanie pojazdu?

Dlaczego powietrze, a nie płyn?

W samochodach osobowych powszechnie stosuje się układy hydrauliczne, w których wciśnięcie pedału hamulca tłoczy płyn przekazujący ciśnienie bezpośrednio na zaciski. W przypadku ciężarówki, której masa całkowita wraz z ładunkiem sięga 40 ton, układ hydrauliczny musiałby pracować pod niewyobrażalnie wysokim ciśnieniem, a wytworzenie odpowiedniego nacisku wymagałoby ogromnej siły fizycznej.

Dodatkowo ciągniki siodłowe nieustannie łączą się i rozłączają z naczepami. Tradycyjne przewody hydrauliczne przy częstym wpinaniu generowałyby ryzyko wycieków trudnego do utylizacji płynu oraz zapowietrzania się całego układu.

Serce układu, czyli sprężarka

Kluczowym elementem pneumatycznego układu hamulcowego jest kompresor napędzany bezpośrednio przez silnik pojazdu. Urządzenie to stale tłoczy powietrze do specjalnych zbiorników pod ciśnieniem dochodzącym do kilkunastu barów.

Zanim jednak powietrze trafi do przewodów, przechodzi przez osuszacz. Zapewnia on skrupulatne usunięcie wilgoci oraz drobin oleju. Gdyby woda pozostała w układzie, mogłaby wywołać korozję wewnętrznych mechanizmów, a w warunkach zimowych zamarznąć i doprowadzić do niebezpiecznego zablokowania zaworów.

Jak to działa?

Proces zatrzymywania ciężarówki rozpoczyna się oczywiście od ruchu nogi kierowcy, jednak mechanizm działania różni się od rozwiązania znanego z aut osobowych. Pedał w ciężarówce nie wypycha płynu, lecz pełni funkcję precyzyjnego zaworu sterującego. Wciśnięcie pedału powoduje otwarcie zaworu i uwolnienie zgromadzonego w zbiornikach powietrza, które natychmiast wędruje przewodami w stronę kół.

Sprężony gaz trafia do siłowników pneumatycznych umieszczonych przy kołach i napiera na wewnętrzną membranę, wypychając tłoczysko. To z kolei aktywuje rozpieracz w hamulcach bębnowych lub mechanizm dociskowy w układach tarczowych, doprowadzając do silnego tarcia okładzin o tarcze lub bębny.

Zdjęcie nogi z pedału uwalnia powietrze na zewnątrz, co wywołuje charakterystyczny, głośny syk, a specjalne sprężyny cofają klocki do pozycji wyjściowej.

Jak ciągnik steruje dociskiem naczepy?

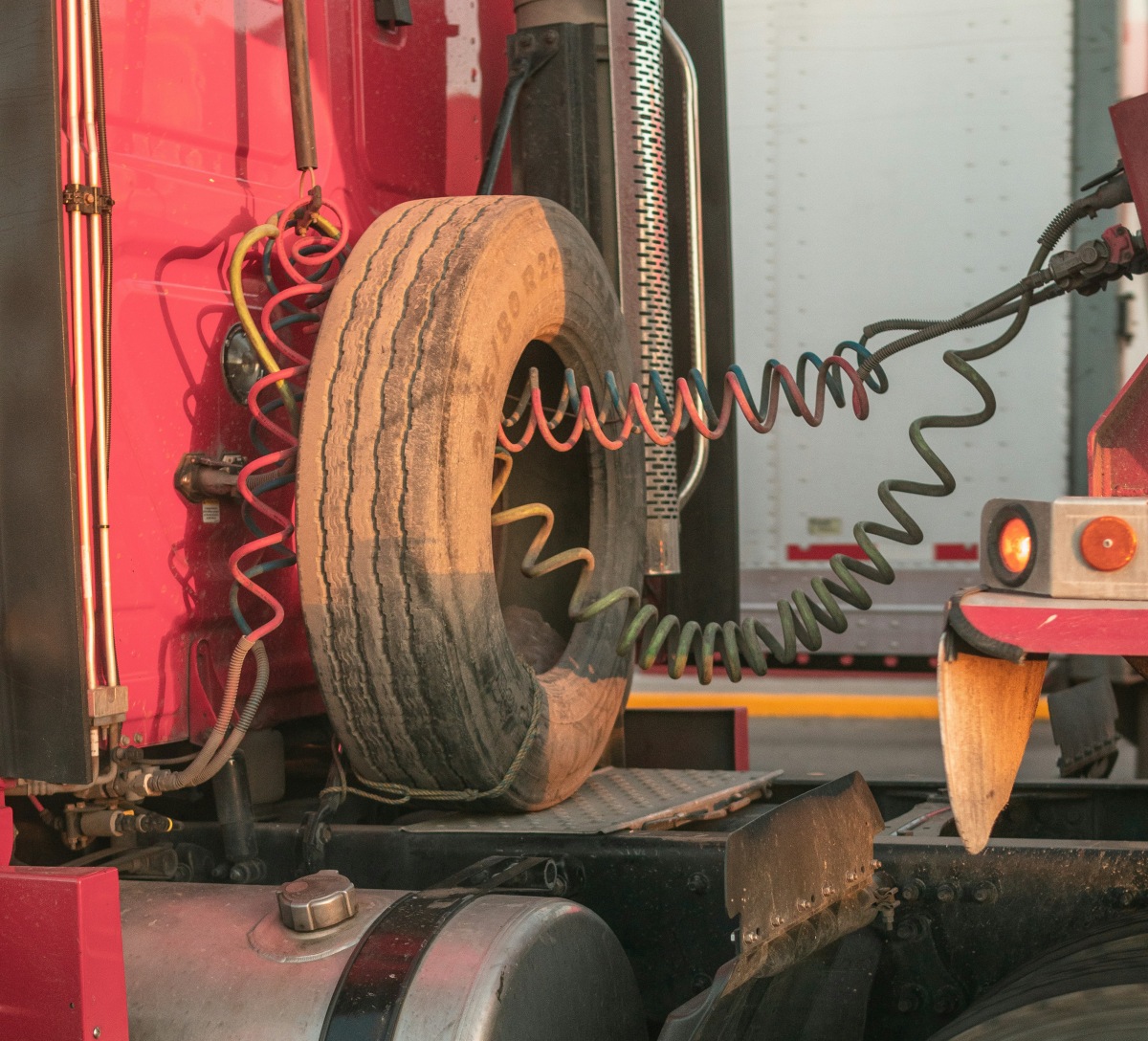

Ciężarówka to zazwyczaj zestaw złożony z ciągnika siodłowego i naczepy, dlatego naczepa posiada swój własny, autonomiczny układ hamulcowy ze skonsolidowanymi zbiornikami i siłownikami przy każdej ze swoich osi. Zasilanie i sterowanie hamulcami naczepy odbywa się za pomocą dwóch elastycznych przewodów pneumatycznych połączonych z ciągnikiem: czerwonego, zasilającego oraz żółtego, sterującego. Pierwszy stale dostarcza sprężone powietrze z ciągnika do zbiorników umieszczonych w naczepie, drugi zaś przekazuje sygnał ciśnieniowy w momencie, gdy kierowca wciska pedał hamulca.

Gdy kierowca hamuje, sygnał w żółtym przewodzie uruchamia tak zwany zawór sterujący naczepy. Zawór ten otwiera przepływ sprężonego powietrza ze zbiorników naczepy bezpośrednio do jej siłowników hamulcowych. Co kluczowe, system dostosowuje siłę hamowania naczepy do jej aktualnego obciążenia – pełna naczepa hamuje ze zwielokrotnioną siłą, podczas gdy pusta otrzymuje znacznie mniejsze ciśnienie, by jej koła nie wpadły w poślizg.

W nowoczesnych zestawach procesem tym zarządza system elektroniczny (EBS), który dba o to, by naczepa zaczynała ułamek sekundy wcześniej wyhamowywać niż ciągnik. Zapobiega to niebezpiecznemu zjawisku „składania się” zestawu.

Co więcej, przewód czerwony pełni funkcję zabezpieczenia awaryjnego. Gdyby naczepa w trakcie jazdy odpięła się od ciągnika lub nastąpiło przerwanie przewodów, ciśnienie w czerwonym przewodzie drastycznie spadnie. Wtedy zawór awaryjny naczepy automatycznie uruchomi jej hamulce sprężynowe, doprowadzając do natychmiastowego zatrzymania naczepy na drodze.

Dlaczego brak powietrza hamuje pojazd?

Konstruktorzy układów pneumatycznych zastosowali niezwykle przemyślane rozwiązanie w postaci hamulca sprężynowego, który pełni rolę hamulca postojowego oraz awaryjnego. Wewnątrz siłownika znajduje się potężna sprężyna mechaniczna, która w stanie spoczynku z całą siłą dociska okładziny do tarcz.

Aby ciężarówka mogła w ogóle ruszyć z miejsca, układ musi najpierw wytworzyć odpowiednie ciśnienie powietrza, które pokona opór sprężyny i odblokuje koła. Zastosowanie tej zasady sprawia, że w przypadku nagłej awarii i rozszczelnienia układu pojazd nie traci hamulców. Spadek ciśnienia powoduje, że sprężyny automatycznie i natychmiastowo zatrzymują ciężarówkę.

Wielokrotne i długotrwałe używanie tradycyjnych hamulców podczas zjeżdżania ze stromych wzniesień mogłoby doprowadzić do ich przegrzania i drastycznego spadku skuteczności. Z tego powodu pojazdy ciężarowe wyposaża się w dodatkowe hamulce ciągłego działania, takie jak hamulce silnikowe oraz retardery. Zwalniacze hydrodynamiczne lub elektromagnetyczne wykorzystują opór oleju bądź pole magnetyczne do wyhamowywania wału napędowego bez udziału tarcz i klocków. Dzięki temu pojazd może bezpiecznie pokonywać dławiące zjazdy w terenie górskim, utrzymując układ główny w pełnej gotowości na nieprzewidziane sytuacje.

Układ pneumatyczny w pigułce

Pneumatyczny układ hamulcowy w ciężarówce to majstersztyk inżynierii, który łączy w sobie potężną siłę z bezkompromisowym podejściem do bezpieczeństwa. Wykorzystanie powietrza jako nośnika energii pozwala nie tylko na łatwe spinanie ciągnika z naczepą, ale przede wszystkim tworzy system odporny na najgroźniejsze awarie. Dzięki współdziałaniu sprężarki, przemyślanych zaworów, hamulców sprężynowych oraz dodatkowych zwalniaczy, te kilkudziesięciotonowe kolosy mogą poruszać się po drogach w sposób przewidywalny i bezpieczny dla wszystkich uczestników ruchu.
